กำแพงแรงดันไฟฟ้า: เหตุใดการทดสอบความทนทานต่อไดอิเล็กทริกจึงเป็นประตูความปลอดภัยขั้นสูงสุดสำหรับขั้วต่อแรงดันไฟฟ้าสูง- - ความรู้

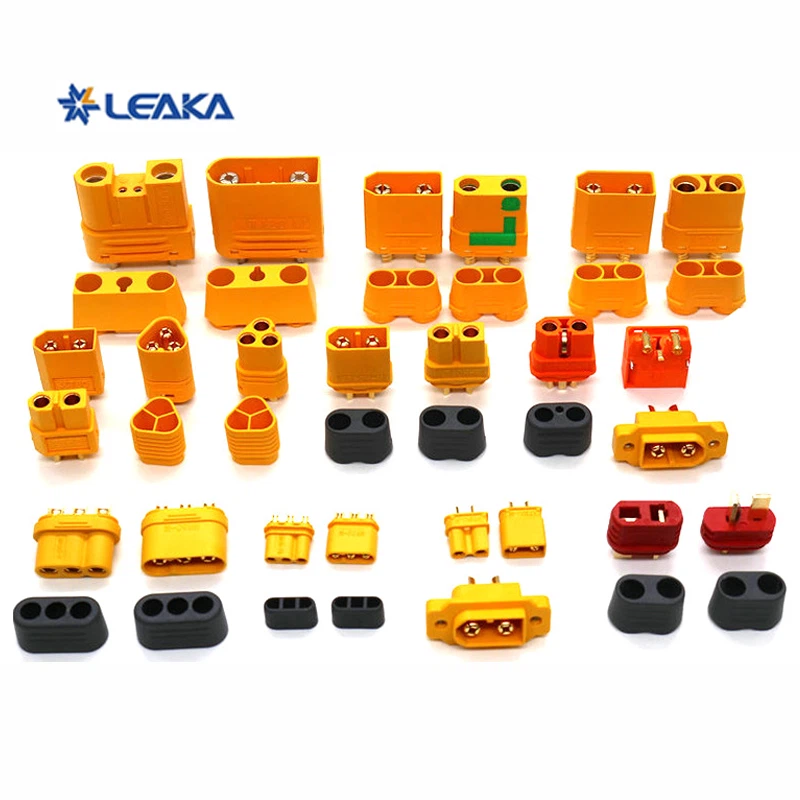

ในสภาพแวดล้อมที่มีการพัฒนาอย่างรวดเร็วของยานพาหนะไฟฟ้า (EV) ระบบกักเก็บพลังงาน และระบบอัตโนมัติทางอุตสาหกรรม ตัวเชื่อมต่อไฟฟ้าแรงสูง-ทำหน้าที่เป็นหลอดเลือดแดงสำคัญที่ส่งพลังงานจากแหล่งหนึ่งไปยังอีกโหลดหนึ่ง เมื่อแรงดันไฟฟ้าของระบบเพิ่มขึ้นจาก 400V เป็น 800V และมากกว่านั้น ขอบของข้อผิดพลาดจะลดลงอย่างมาก ความล้มเหลวของฉนวนเพียงครั้งเดียวอาจส่งผลให้เกิดประกายไฟโค้งรุนแรง อุปกรณ์ถูกทำลาย ไฟไหม้ หรือ-ไฟฟ้าช็อตที่คุกคามถึงชีวิต นี่เป็นเหตุผลว่าทำไมการทดสอบความทนทานต่อไดอิเล็กทริก-หรือที่เรียกกันทั่วไปว่าการทดสอบฮิโปต์-ไม่ได้เป็นเพียงการตรวจสอบคุณภาพ แต่เป็นการตรวจสอบความสามารถของตัวเชื่อมต่อในการบรรจุไฟฟ้าแรงสูงอย่างปลอดภัย หากไม่มีตัวเชื่อมต่อก็เป็นเพียงกลุ่มของโลหะและพลาสติกที่สัญญาว่าจะแยกออกจากกันที่ไม่ได้รับการยืนยัน high voltage connector

การกำหนดการทดสอบ: การพิสูจน์ว่าฉนวนสามารถยึดได้
การทดสอบความทนทานต่อไดอิเล็กทริกเกี่ยวข้องกับการใช้แรงดันไฟฟ้าที่สูงกว่าแรงดันไฟฟ้าที่กำหนดของตัวเชื่อมต่ออย่างมากระหว่างตัวนำกระแสไฟทั้งหมด- และระหว่างตัวนำกับตัวเรือนหรือกราวด์ของตัวเชื่อมต่อ จุดประสงค์มีสองเท่า:

เพื่อตรวจสอบความเป็นฉนวนที่เพียงพอ: การทดสอบยืนยันว่าวัสดุฉนวน (พลาสติก ช่องว่างอากาศ ระยะห่างตามผิวฉนวน) สามารถทนต่อความเครียดทางไฟฟ้าได้โดยไม่พังทลาย
เพื่อตรวจจับข้อบกพร่องในการผลิต: โดยเผยให้เห็นข้อบกพร่องต่างๆ เช่น การลดปริมาณการคืบคลานมากเกินไป ฉนวนที่เสียหาย การประกอบที่ไม่เหมาะสม หรือการปนเปื้อนที่เป็นสื่อกระแสไฟฟ้าที่อาจมองไม่เห็นแต่ทำให้เกิดเส้นทางความล้มเหลวที่แฝงอยู่

โดยทั่วไปแรงดันไฟฟ้าที่ใช้จะเป็น 2 x (แรงดันไฟฟ้าที่กำหนด) + 1000V สำหรับการทดสอบ AC หรือ 1.414 เท่าของค่านั้นสำหรับการทดสอบ DC ซึ่งคงไว้ตามระยะเวลาที่กำหนด-โดยทั่วไปคือ 60 วินาทีสำหรับการทดสอบประเภทหรือ 1-2 วินาทีสำหรับการคัดกรองสายการผลิต ผลลัพธ์ที่ส่งผ่านไม่จำเป็นต้องมีการแยกอิเล็กทริก (กระแสไฟกระชากกะทันหัน) และไม่มีการวาบไฟตามผิวหรืออาร์ค โดยกระแสไฟรั่วคงเหลือต่ำกว่าขีดจำกัดที่ระบุ (เช่น<1mA DC or <5mA AC for automotive applications).

ฟิสิกส์ของความล้มเหลว: สิ่งที่การทดสอบเปิดเผย
ที่แกนกลาง ระบบฉนวนของตัวเชื่อมต่อแรงดันไฟฟ้าสูง-ถูกกำหนดโดยพารามิเตอร์ที่สำคัญ 3 ตัว ได้แก่ ระยะห่าง (ระยะห่างที่สั้นที่สุดผ่านอากาศ) ความคืบหน้า (ระยะห่างที่สั้นที่สุดตามพื้นผิวฉนวน) และความแข็งแรงไดอิเล็กทริกของวัสดุฉนวนแข็ง อิเล็กทริกทนต่อการทดสอบความเครียดทั้งสามพร้อมกัน

การทดสอบเผยให้เห็นโหมดความล้มเหลวที่เป็นไปได้หลายประการ:

การคืบคลานหรือการกวาดล้างไม่เพียงพอ: ในการออกแบบขนาดเล็ก เส้นทางระหว่างพินแรงดันไฟฟ้าสูง-กับกราวด์อาจสั้นเกินไป ทำให้สามารถติดตามหรือโค้งผ่านพื้นผิวได้ โดยเฉพาะอย่างยิ่งในสภาวะที่ปนเปื้อนหรือมีความชื้น
ช่องว่างหรือการปนเปื้อนในฉนวน: ฟองอากาศที่ติดอยู่ในพลาสติกขึ้นรูปหรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าบนพื้นผิวภายในอาจกลายเป็นจุดที่เกิดไอออไนเซชัน ซึ่งนำไปสู่การคายประจุบางส่วนและการสลายในที่สุด
ความเสียหายในการประกอบ: ในระหว่างการประกอบสายเคเบิล ขั้วต่อที่มีการจีบไม่ดี ฉนวนลวดแบบนิ๊ก หรือขั้วต่อที่ไม่ได้ติดตั้งจนสุดในช่องของขั้วต่อสามารถลดระยะห่างตามผิวฉนวนที่มีประสิทธิภาพ ทำให้เกิดจุดที่มีความเสี่ยงสูง-ที่ซ่อนอยู่
การเสื่อมสภาพของวัสดุ: เมื่อเวลาผ่านไป ฉนวนสามารถดูดซับความชื้น ก๊าซพลาสติไซเซอร์ที่ปล่อยออกมา หรือทนต่อการโจมตีทางเคมี การทดสอบไดอิเล็กตริก โดยเฉพาะอย่างยิ่งเมื่อรวมกับการปรับสภาพแวดล้อม จะตรวจสอบว่าวัสดุยังคงคุณสมบัติการเป็นฉนวนไว้ภายใต้สภาวะที่เลวร้ายที่สุด-

มาตรฐานและข้อจำกัด: ความจำเป็นที่ได้รับการควบคุม
ขั้วต่อแรงดันไฟฟ้าสูง-อยู่ภายใต้ชุดมาตรฐานเฉพาะระหว่างประเทศและอุตสาหกรรม-ที่เข้มงวดซึ่งกำหนดการทดสอบไดอิเล็กทริก:

IEC 61984 (ตัวเชื่อมต่อ - ข้อกำหนดด้านความปลอดภัย): มาตรฐานทั่วไปนี้ระบุแรงดันไฟฟ้าทดสอบตั้งแต่ 0.37 kVac ถึง 4.26 kVac สำหรับแรงดันไฟฟ้าที่กำหนดสูงถึง 1000V โดยมีระยะเวลา 60 วินาที สำหรับพิกัดที่สูงกว่า แรงดันไฟฟ้าทดสอบอาจสูงถึง 6.6 kVac
ISO 6469-3 (ยานยนต์ไฟฟ้าสำหรับใช้บนถนน - ข้อมูลจำเพาะด้านความปลอดภัย): โดยเฉพาะสำหรับส่วนประกอบ EV มาตรฐานนี้กำหนดระดับแรงดันไฟฟ้าทดสอบตามแรงดันไฟฟ้าที่ใช้งานสูงสุด ตัวอย่างเช่น ระบบ 600V อาจถูกทดสอบที่ 3000V DC มีการบังคับใช้ขีดจำกัดกระแสไฟรั่วอย่างเคร่งครัด
LV 215 (มาตรฐานยานยนต์ของเยอรมัน): นำมาใช้กันอย่างแพร่หลายสำหรับขั้วต่อยานยนต์แรงดันสูง- โดยระบุการทดสอบไดอิเล็กทริกระหว่างตัวนำไฟฟ้าที่ไม่เหมือนกัน- ทั้งหมด หน้าสัมผัสกับตัวเรือน และหน้าสัมผัสกับชีลด์ โดยมีเกณฑ์การผ่านว่าไม่มีการพังทลายและการรั่วไหลต่ำกว่าเกณฑ์ที่กำหนด
QC/T 1067.1 (มาตรฐานตัวเชื่อมต่อยานยนต์ของจีน): มาตรฐานนี้รวม "ความเป็นฉนวนไดอิเล็กตริก" ไว้เป็นการทดสอบบังคับสำหรับตัวเชื่อมต่อยานยนต์ทั้งแรงดันไฟฟ้าต่ำ-และสูง- (60V ถึง 600V) ซึ่งต้องการลำดับการทดสอบเฉพาะและเกณฑ์การยอมรับ

เหนือกว่า "ผ่าน/ไม่ผ่าน": คุณค่าของการทดสอบที่ครอบคลุม
การทดสอบความทนทานต่อไดอิเล็กตริกไม่ได้เป็นเพียงเกจ go/no{0}go แบบไบนารีเท่านั้น เมื่อดำเนินการอย่างถูกต้อง-มักใช้เครื่องทดสอบฮิโปต์ที่ตั้งโปรแกรมได้กับ-ระบบการสลับจุดหลายจุด- จะให้ข้อมูลอันล้ำค่า:

โปรไฟล์กระแสไฟรั่ว: การตรวจสอบกระแสไฟรั่วตลอดระยะเวลาการทดสอบสามารถเปิดเผยแนวโน้มการเสื่อมสภาพของฉนวน ไม่ใช่แค่ความล้มเหลวจากภัยพิบัติเท่านั้น
ความสัมพันธ์กับการทดสอบอื่นๆ: เมื่อใช้ร่วมกับการวัดความต้านทานของฉนวน (โดยทั่วไปจะทำที่ 500V หรือ 1000V DC) จะให้ภาพรวมที่สมบูรณ์ของสภาพของฉนวน แม้ว่าความต้านทานของฉนวนจะยืนยันว่าไม่มีเส้นทางการรั่วไหลโดยรวม แต่ความทนทานต่อไดอิเล็กทริกจะพิสูจน์ว่าฉนวนสามารถอยู่รอดได้-เหตุการณ์แรงดันไฟฟ้าเกินในโลกจริง เช่น ไฟกระชากหรือฟ้าผ่า
การควบคุมกระบวนการ: ในการผลิตที่มีปริมาณมาก- การทดสอบไดอิเล็กทริกอัตโนมัติที่รวมอยู่ในสายการผลิตจะทำหน้าที่เป็นประตูนิรภัยขั้นสุดท้าย ซึ่งจะตรวจจับข้อผิดพลาดในการประกอบก่อนจัดส่งผลิตภัณฑ์

ผลกระทบจากการออกแบบ: การสร้างเพื่อการทดสอบ
การผ่านการทดสอบความทนทานต่ออิเล็กทริกเริ่มต้นที่ขั้นตอนการออกแบบ วิศวกรจะต้อง:

ปรับการคืบคลานและการกวาดล้างให้เหมาะสม: เลย์เอาต์ต้องรักษาระยะห่างที่เหมาะสม โดยคำนึงถึงระดับมลพิษและปัจจัยการลดระดับความสูง (ตามกฎของ Paschen แรงดันพังทลายจะลดลงที่ระดับความสูงที่สูงขึ้นเนื่องจากความกดอากาศต่ำ)
เลือกฉนวนที่ทนทาน: วัสดุต้องมีความเป็นฉนวนสูง ดัชนีการติดตามเปรียบเทียบ (CTI) สูง และมีเสถียรภาพภายใต้ความเครียดจากความร้อนและความชื้น เซรามิก พลาสติกวิศวกรรมประสิทธิภาพสูง- (PPS, PEEK) และเกรดเฉพาะของเทอร์โมเซ็ตเป็นตัวเลือกทั่วไป
รวมการบรรเทาความเครียด: ขอบแหลมคมบนตัวนำและขั้วต่อมีสมาธิกับสนามไฟฟ้า รูปทรงเรขาคณิตที่โค้งมนและการเปลี่ยนผ่านที่ราบรื่นช่วยกระจายความเครียดอย่างสม่ำเสมอ ซึ่งลดความเสี่ยงของการปล่อยโคโรนา

บทสรุป: อาณัติด้านความปลอดภัยที่แน่วแน่
สำหรับขั้วต่อไฟฟ้าแรงสูง- ฉนวนไม่ใช่คุณสมบัติแบบพาสซีฟ ถือเป็นปราการหลักในการปกป้องชีวิตและทรัพย์สิน การทดสอบความทนทานต่อไดอิเล็กทริกเป็นวิธีเดียวที่ชัดเจนในการพิสูจน์ว่าสิ่งกีดขวางนี้ไม่เสียหายและสามารถดำเนินการได้ภายใต้สภาวะที่มีความต้องการมากที่สุด โดยจะตรวจสอบการออกแบบ ตรวจสอบกระบวนการผลิต และรับประกันว่าตัวเชื่อมต่อสามารถบรรจุพลังงานไฟฟ้าจำนวนมหาศาลที่ออกแบบมาเพื่อพกพาได้อย่างปลอดภัย

เมื่อความหนาแน่นของพลังงานเพิ่มขึ้นและระบบดันไปที่ 1000V และเกินกว่านั้น บทบาทของการทดสอบไดอิเล็กตริกตามมาตรฐาน-ที่เข้มงวดจะยิ่งมีความสำคัญมากขึ้นเท่านั้น ในโดเมนแรงดันไฟฟ้าสูง- ตัวเชื่อมต่อที่ไม่ได้รับการทดสอบฮิโปต์-คือตัวเชื่อมต่อที่มีความปลอดภัยเป็นเพียงทางทฤษฎีเท่านั้น การทดสอบความทนทานต่อไดอิเล็กทริกทำให้ได้รับการพิสูจน์ รับรอง และพร้อมสำหรับโลกแห่งความเป็นจริง-ซึ่งความล้มเหลวไม่ใช่ทางเลือก
