8 ขั้นตอนในการระบุตัวเชื่อมต่อที่ทนทานสำหรับการใช้งานในสภาพแวดล้อมที่สมบุกสมบัน

ตัวเชื่อมต่อในสภาพแวดล้อมที่รุนแรง ส่วนประกอบทั้งภายในและภายนอกจำเป็นต้องทนต่อผลกระทบต่อสิ่งแวดล้อมต่างๆ รวมถึงการสัมผัสกับความชื้นหรือเศษขยะ การกระแทกและการสั่นสะเทือน การผสมพันธุ์และการแยกตัวบ่อยครั้ง และแม้กระทั่งการฆ่าเชื้อ ตัวเชื่อมต่อที่ทนทานสร้างขึ้นเพื่อการใช้งานที่หลากหลาย และข้อกำหนดจะแตกต่างกันไปตามสภาพแวดล้อมการทำงาน

ตัวเชื่อมต่อที่ทนทานมักใช้ในสภาพแวดล้อมทางการทหาร การแพทย์ การคมนาคมขนส่ง และสภาพแวดล้อมที่รุนแรงอื่นๆ ซึ่งต้องลดความเสี่ยงลง ดังนั้นการประเมินและการเลือกอย่างระมัดระวังจึงเป็นสิ่งสำคัญ ตัวเชื่อมต่อขนาดเล็กจะถ่ายโอนข้อมูลได้มากขึ้น ส่งผลให้มีแรงกดดันในการออกแบบเพิ่มขึ้น ต้องพิจารณาตัวแปรทั้งหมดเมื่อพิจารณาตัวเชื่อมต่อที่ทนทาน

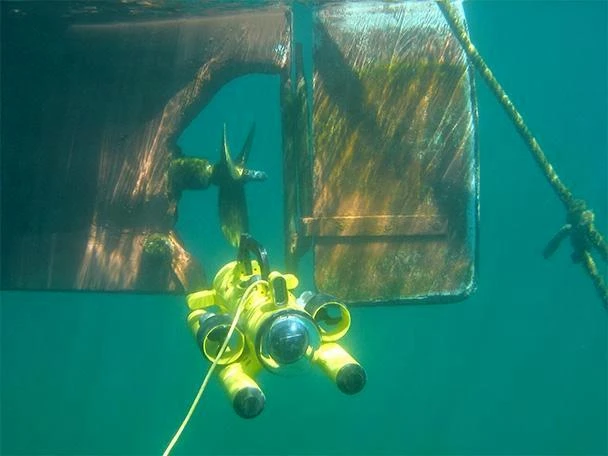

หุ่นยนต์ Mini-ROV Observer 3.2 ของ SUBSEA TECH สำหรับการสำรวจใต้ท้องทะเลลึกใช้ตัวเชื่อมต่อ Fischer Core series

ขั้นตอนที่ 1: กำหนดข้อกำหนดการสมัคร

การพิจารณาว่าจำเป็นต้องใช้ตัวเชื่อมต่อที่ทนทานหรือไม่นั้นจำเป็นต้องมีความเข้าใจในฟังก์ชันที่ต้องการและสภาพการทำงานที่จะทนต่อ จำเป็นต้องมีการเสริมแรงหากข้อต่ออยู่ภายใต้อุณหภูมิสูง น้ำ ฝุ่นและสิ่งสกปรก รอบการผสมพันธุ์สูง หรือการฆ่าเชื้อ ขั้วต่อที่ทนทานเป็นสิ่งจำเป็นสำหรับอุปกรณ์ที่มีความต้องการสูง

คำถามในขั้นตอนนี้:

* ตัวเชื่อมต่อจะใช้ในสภาพแวดล้อมใด? จะโดนน้ำ ฉีดเกลือ หรือล้างบ่อยไหม?

* คุณต้องเผชิญกับอุณหภูมิที่สูงเกินไปหรือไม่?

* จำเป็นต้องทนต่อแรงสั่นสะเทือนหรือแรงกดมากเกินไปหรือไม่?

* จำเป็นต้องมีการป้องกัน EMI หรือไม่?

* มีมาตรฐานเฉพาะที่ต้องปฏิบัติตาม เช่น MIL-SPEC หรือ ATEX หรือไม่?

สามารถทดสอบตัวเชื่อมต่อตามมาตรฐานอุตสาหกรรมอย่างเป็นทางการ แม้ว่าจะไม่มีฉลากที่เป็นทางการก็ตาม นักออกแบบจำเป็นต้องเข้าใจว่าผู้ผลิตระบุข้อกำหนดการปิดผนึก พิกัดกระแสไฟ และแรงดันไฟฟ้าในการทำงานของขั้วต่ออย่างไร ตรวจสอบมาตรฐานการทดสอบของผลิตภัณฑ์เพื่อดูว่าดำเนินการทดสอบอย่างไร

ขั้นตอนที่ 2: ประเมินหลักการของตัวเชื่อมต่อ

ทุกกระบวนการคัดเลือกควรเริ่มต้นด้วยการทำความเข้าใจข้อกำหนดทางไฟฟ้า

คำถามในขั้นตอนนี้:

* ต้องใช้คอนแทคขนาดไหนเพื่อรองรับความต้องการด้านพลังงานและสัญญาณ?

* คอนฟิกูเรชันของหน้าสัมผัสให้การคืบหน้าและการกวาดล้างที่เพียงพอสำหรับกำลังผสมและสัญญาณหรือไม่?

* แรงดันใช้งานต้องปรับตามสภาพแวดล้อมหรือไม่?

·* อุปกรณ์ต้องการผู้ติดต่อกี่ราย?

ขนาดของหน้าสัมผัสพร้อมกับขนาดลวดจะเป็นตัวกำหนดว่าหน้าสัมผัสเดียวจะรับกระแสได้มากเพียงใด อัตราแรงดันไฟฟ้าขึ้นอยู่กับระยะห่างของหน้าสัมผัส วัสดุฉนวน และรูปทรงของฉนวนที่ใช้แยกหน้าสัมผัส

เมื่อตรวจสอบข้อกำหนด ให้ใส่ใจเป็นพิเศษกับข้อกำหนดของอุณหภูมิที่เพิ่มขึ้น ซึ่งบ่งชี้ว่าความร้อนจะกระจายไปที่ค่าปัจจุบันเท่าใด และความเข้ากันได้ของการสัมผัสกับขนาดตัวนำไฟฟ้า ข้อมูลนี้มีความสำคัญอย่างยิ่งต่อการป้องกันความร้อนสูงเกินไป ซึ่งเป็นสาเหตุทั่วไปของความล้มเหลวของตัวเชื่อมต่อก่อนเวลาอันควร

ขั้นตอนที่ 3: พิจารณาวิธีการฆ่าเชื้อ

การฆ่าเชื้อมีบทบาทในการใช้งานทางการแพทย์และในห้องปฏิบัติการ และเป็นข้อพิจารณาที่สำคัญเมื่อเลือกขั้วต่อที่ทนทาน

คำถามในขั้นตอนนี้:

* วิธีการฆ่าเชื้อแบบใดที่มีแนวโน้มมากที่สุด: การนึ่งด้วยสารเคมี การฉายรังสี หรือไอน้ำ

* จำเป็นต้องใช้วัสดุที่มีความเสถียรของอุณหภูมิหรือทนต่อการแผ่รังสีหรือไม่เพื่อให้อยู่รอดตามวิธีการฆ่าเชื้อที่เลือกไว้?

* ควรใช้ฝาครอบป้องกันเพื่อป้องกันความเสียหายจากการสัมผัสระหว่างการฆ่าเชื้อหรือการจัดการหรือไม่?

วิธีการฆ่าเชื้อบางชนิดมีฤทธิ์กัดกร่อนและต้องใช้ขั้วต่อสแตนเลส การทำความเข้าใจประเภทของการฆ่าเชื้ออาจส่งผลต่อการเลือกใช้วัสดุและอุปกรณ์ป้องกัน

ขั้นตอนที่ 4: ตรวจสอบข้อกำหนดด้านความเร็ว

การเชื่อมต่อโลกทุกวันนี้ให้ความสำคัญกับความสามารถในการถ่ายโอนข้อมูลมากขึ้น อุปกรณ์ต้องสามารถส่งข้อมูลจำนวนมากผ่านเครือข่ายท้องถิ่นและอินเทอร์เน็ตได้ในขณะที่ใช้โปรโตคอลเฉพาะ เมื่ออุปกรณ์และความปลอดภัยขึ้นอยู่กับการรับส่งข้อมูล การส่งข้อมูลจะต้องมีความถูกต้องและไม่ขัดขวาง

คำถามในขั้นตอนนี้:

·* ตัวเชื่อมต่อมีคุณสมบัติตรงตามโปรโตคอลที่กำหนดหรือไม่

* การกำหนดค่าสายเคเบิลใดที่จำเป็นเพื่อรักษาความสามารถในการถ่ายโอนข้อมูลได้อย่างรวดเร็ว?

·* คอนเนคเตอร์ไฟฟ้าและไฟเบอร์ออปติกตรงตามข้อกำหนดหรือไม่

ข้อกำหนดด้านประสิทธิภาพความเร็วมั่นใจได้ผ่านกระบวนการทดสอบสองขั้นตอน ในระหว่างกระบวนการนี้ ตัวเชื่อมต่อและสายเคเบิลจะได้รับการทดสอบร่วมกันเสมอ รอบแรก ซึ่งดำเนินการในระหว่างขั้นตอนการออกแบบ ควรใช้ซอฟต์แวร์เพื่อจำลองความเข้ากันได้ของตัวเชื่อมต่อกับโปรโตคอล รอบที่สองควรมีต้นแบบทางกายภาพเพื่อทดสอบตัวเชื่อมต่อและการรวมสายเคเบิลโดยใช้เครื่องวิเคราะห์เครือข่าย ผู้ผลิตตัวเชื่อมต่อยังสามารถให้ข้อมูลทดสอบเกี่ยวกับตัวเชื่อมต่อและสายเคเบิลที่แนะนำ

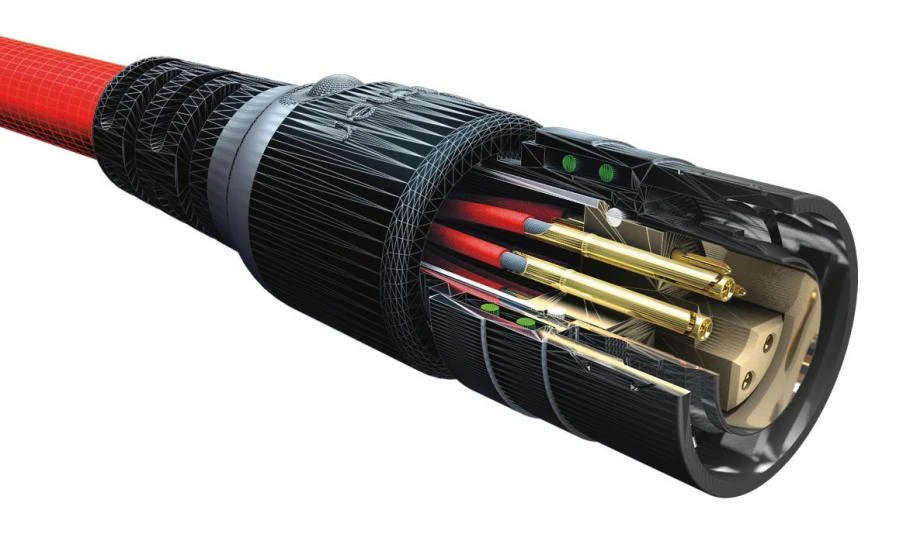

ตัวเชื่อมต่อ Fischer MiniMax มีให้เลือกหลากหลายรูปแบบ ภาพตัดขวางนี้แสดงการกำหนดค่าที่ออกแบบมาสำหรับอีเทอร์เน็ต

ขั้นตอนที่ 5: ตรวจสอบข้อกำหนดความน่าเชื่อถือของตัวเชื่อมต่อ

คำถามในขั้นตอนนี้:

* ตัวเชื่อมต่อจะผสมพันธุ์หรือแยกออกจากกันบ่อยแค่ไหน?

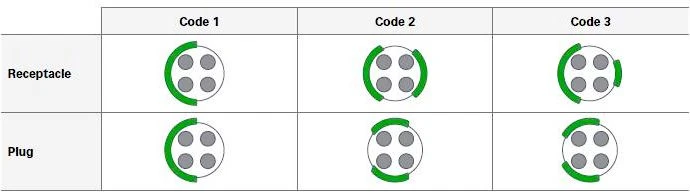

·* อุปกรณ์ใช้ตัวเชื่อมต่อที่คล้ายกันหลายตัวหรือไม่ หากเป็นเช่นนั้น อาจต้องป้อนรหัสและ/หรือรหัสสีเพื่อแยกแยะ

·* คุณต้องการฝาครอบป้องกันสำหรับขั้วต่อหรือไม่?

ภาพด้านบนเป็นตัวอย่างของสภาพแวดล้อมที่รุนแรงซึ่งสามารถป้องกันไม่ให้ขั้วต่อหลุดออกมาโดยใช้ระบบคีย์

สำหรับการใช้งานที่ต้องการรอบการผสมพันธุ์มากขึ้น ขอแนะนำให้ใช้ตัวเชื่อมต่อที่มีอัตรา 5,000 ถึง 10,000 รอบการผสมพันธุ์ การพิจารณาอีกประการหนึ่งคือสภาวะแวดล้อมที่รุนแรง อุณหภูมิ ความรัดกุม และความทนทานเป็นหัวใจสำคัญ

เพื่อหาข้อต่อที่แข็งแรง ให้มองหาลักษณะดังต่อไปนี้:

ข้อกำหนดลักษณะเฉพาะสำหรับขั้วต่อที่ทนทาน

ขั้นตอนที่ 6: ทำความเข้าใจวัสดุตัวเชื่อมต่อ

วัสดุตัวเรือนของตัวเชื่อมต่อมีผลต่อความน่าเชื่อถือ น้ำหนัก และต้นทุน

คำถามในขั้นตอนนี้:

· น้ำหนักเป็นการพิจารณาที่สำคัญหรือไม่?

· การย่อขนาดมีความสำคัญหรือไม่?

* คอนเนคเตอร์มีไว้เพื่อการใช้งานในระยะยาว หรือปลั๊กและสายเคเบิลที่เกี่ยวข้องเป็นแบบใช้ครั้งเดียวหรือไม่?

·* คอนเนคเตอร์ใช้ในสภาพแวดล้อมที่กัดกร่อนหรือไม่?

ขั้วต่อทองเหลืองชุบนิกเกิลหรือโครเมียมมักมีอายุการใช้งานยาวนานกว่าวัสดุส่วนใหญ่ บางครั้งเลือกใช้อะลูมิเนียมเนื่องจากน้ำหนักเป็นสิ่งสำคัญ และทั้งทองเหลืองและอะลูมิเนียมเหมาะสำหรับการย่อขนาด พลาสติกสำหรับการใช้งานจำกัดหรือใช้ครั้งเดียวดีที่สุด ดังที่ได้กล่าวไว้ข้างต้น วิธีการฆ่าเชื้อจะเป็นปัจจัยกำหนดในการเลือกวัสดุด้วย

ขั้นตอนที่ 7: รู้ระดับ IP และรายละเอียดประเภทซีล

ระดับ IP ปกป้องการเชื่อมต่อในสภาพแวดล้อมที่รุนแรงและเป็นอันตราย ระดับการป้องกันน้ำเข้า (IP) ใช้เพื่อกำหนดระดับการป้องกันอุปกรณ์จากฝุ่น สิ่งสกปรก และน้ำ ตัวเชื่อมต่อที่ทนทานสำหรับสภาพแวดล้อมที่รุนแรงมักจะได้รับการจัดอันดับ IP68 หรือดีกว่า

เกรดซีลที่ใช้กันทั่วไป ได้แก่ :

คำถามในขั้นตอนนี้:

* เครื่องจะโดนน้ำ สิ่งสกปรก หรือฝุ่นหรือไม่?

* การเปิดรับแสงเป็นระยะ ๆ หรือเป็นเวลานานหรือไม่?

* ถ้าโดนน้ำ จะเป็นน้ำจืดหรือน้ำเค็ม ?

* มันจะจมอยู่ใต้น้ำ? ลึกแค่ไหน? นานแค่ไหน?

* หากมีการให้คะแนน IP68 โปรดสอบถามเวลาและความลึกของการทดสอบ

* แอปพลิเคชันต้องมีการผนึกผนึกแน่นหนาหรือไม่?

หากต้องการกันน้ำหรือกันฝุ่น จำเป็นต้องมี IP68 หรือสูงกว่าระดับการปิดผนึก พึงระลึกไว้เสมอว่าคำจำกัดความของผู้ผลิตแต่ละรายนั้นแตกต่างกัน ตัวอย่างเช่น ระดับ IP68 เป็นเวลา 2 ชั่วโมงที่ 20 เมตรนั้นแตกต่างจากระดับ IP68 เป็นเวลา 24 ชั่วโมงที่ 120 เมตรอย่างมาก แต่ IP68 สามารถอ้างสิทธิ์ได้ในทั้งสองกรณี รายละเอียดจากผู้ผลิตจะกำหนดข้อกำหนด IP68 ที่แน่นอนได้ดีกว่า จำเป็นต้องทราบด้วยว่าระดับ IP ของตัวเชื่อมต่อนั้นสำหรับเงื่อนไขที่เชื่อมต่อหรือไม่จับคู่

ภาพด้านบนแสดงให้เห็นว่าตัวเชื่อมต่อซีรีย์ Fischer Core ถูกปิดผนึกอย่างไร

ความหนาแน่นของอากาศเป็นข้อพิจารณาในบางการใช้งาน ตัวอย่างเช่น การใช้งานแบบสุญญากาศและภาชนะรับแรงดันมักพบในการใช้งานเครื่องมือวัด การใช้งานเหล่านี้ต้องการการกักเก็บในระดับสูงเพื่อป้องกันการรั่วไหลของก๊าซในช่วงระยะเวลาหนึ่ง

ปัญหาในขั้นตอนนี้:

* ต้องใช้ระดับสูญญากาศเท่าใดในการสมัคร?

* คุณจำเป็นต้องพิจารณาความแตกต่างของความดันหรือไม่?

* ต้องใช้วัสดุโอริงชนิดใด?

อย่าลืมคำนึงถึงแรงดันส่วนต่างทั้งหมดที่มีอยู่ในอุปกรณ์ ตัวเชื่อมต่อที่ปิดสนิทจะต้องคำนึงถึงปัจจัยเหล่านี้ด้วย

การทดสอบความหนาแน่นของอากาศของขั้วต่อแบบ Hermetic

ขั้นตอนที่ 8: ตรวจสอบข้อกำหนดการย่อขนาด

มีหลายปัจจัยที่มีอิทธิพลต่อแนวโน้มของการย่อขนาดตัวเชื่อมต่อ โดยปกติแล้ว ไม่จำเป็นว่าจำเป็นต้องมีการย่อขนาด แต่สามารถออกแบบและผลิตได้น้อยเพียงใด ในขณะที่ยังคงเหมาะสมกับข้อกำหนดของโซลูชันสภาพแวดล้อมแอปพลิเคชัน

ผู้ผลิตกำลังตอบสนองต่อความต้องการตัวเชื่อมต่อขนาดเล็กที่ให้การทำงานและประสิทธิภาพที่ครั้งหนึ่งต้องใช้ตัวเชื่อมต่อสองหรือสามตัว อย่างไรก็ตาม ยังมีข้อจำกัดอยู่

คำถามในขั้นตอนนี้:

* สามารถส่งพลังงานและข้อมูลด้วยตัวเชื่อมต่อเดียวได้หรือไม่?

* ความหนาแน่นของพินส่งผลต่อประสิทธิภาพของคอนเนคเตอร์ขนาดเล็กอย่างไร?

* พินเหล่านี้ยังสามารถให้ความเร็วข้อมูลที่ต้องการได้หรือไม่ สามารถตอบสนองความต้องการด้านพลังงานได้หรือไม่?

* ข้อกำหนดในการฆ่าเชื้ออุปกรณ์จำกัดวัสดุตัวเชื่อมต่อที่สามารถใช้ได้หรือไม่?

* ข้อกำหนดในการยกเลิกสายเคเบิลจะส่งผลต่อการย่อขนาดอย่างไร?

แรงดันไฟ ความสามารถกระแส ขนาดพิน จำนวนพิน และวิธีการสิ้นสุด ล้วนเป็นข้อพิจารณาที่สำคัญมาก ขนาดของหมุดส่งผลต่อกำลังไฟฟ้าที่ขั้วต่อสามารถบรรทุกได้ และขนาดของขั้วต่อนั้นสัมพันธ์โดยตรงกับแรงดันไฟที่ทนต่อไดอิเล็กตริก

ซัพพลายเออร์รับรองว่าตัวเชื่อมต่อของตนมีคุณสมบัติตรงตามข้อกำหนดด้านความเร็วของข้อมูล นอกจากนี้ยังสามารถแนะนำตัวเลือกสายเคเบิลที่ใช้งานได้กับตัวเชื่อมต่อบางตัวและตรงตามข้อกำหนดของแอพพลิเคชั่น

อื่นๆ : เลือกสายที่ใช่

คุณควรรู้ว่าต้องใช้ตัวเชื่อมต่อประเภทใด ขั้วต่อที่ทนทานต้องการชุดสายเคเบิลที่แข็งแรงเท่ากัน

คำถามในขั้นตอนนี้:

* ขนาดลวดที่ต้องการขึ้นอยู่กับความต้องการพลังงานของระบบคืออะไร?

·* ไดอิเล็กตริกสามารถทนต่อแรงดันไฟ AC หรือ DC ได้หรือไม่?

* อายุการใช้งานแบบยืดหยุ่นของชุดสายเคเบิลคืออะไร?

·*วัสดุแจ็คเก็ตชนิดใดที่เหมาะสมกับข้อกำหนดด้านสิ่งแวดล้อมในการใช้งานมากที่สุด?

· ข้อกำหนดในการปิดผนึกสำหรับการประกอบสายเคเบิลมีอะไรบ้าง?

·* ต้องใช้สายสีอะไร?

* แอปพลิเคชันต้องการการประกอบสายเคเบิลแบบ overmoled หรือบูตแบบพับได้หรือไม่?

·ฉันควรซื้อปลั๊กแบบพรีเคเบิลหรือไม่

OEM ส่วนใหญ่หันไปหาซัพพลายเออร์ประกอบสายเคเบิลผู้เชี่ยวชาญหรือผู้ผลิตตัวเชื่อมต่อเพื่อแนะนำสายเคเบิลและส่วนประกอบเฉพาะเพื่อสร้างโซลูชันการเชื่อมต่อที่ทนทาน นอกจากนี้ จำนวนตัวเชื่อมต่อขนาดเล็กที่เพิ่มขึ้นในบางครั้งอาจทำให้การประกอบทำได้ยาก

สรุปแล้ว

ขั้วต่อที่ทนทานเป็นส่วนสำคัญของอุปกรณ์ในปัจจุบัน นวัตกรรมกำลังเปลี่ยนแปลงตัวเลือกที่มีอยู่ตลอดจนความสามารถอยู่เสมอ การมีความสัมพันธ์ที่ดีกับซัพพลายเออร์เป็นสิ่งสำคัญในการติดตามเทคโนโลยีล่าสุด และทำให้มั่นใจว่าการกำหนดค่าและการเดินสายทั้งหมดเป็นไปตามข้อกำหนดของแอปพลิเคชัน
