SC เป็นโครงสร้างล็อคปลั๊กอิน
ความแตกต่างที่สําคัญระหว่าง UPC และ APC อยู่ที่การรักษาใบหน้าปลายของปลอกโลหะ ใบหน้าปลายของ UPC เป็นระนาบที่มีความโค้งบางอย่างในขณะที่ใบหน้าปลายของ APC เป็นระนาบเอียง 8 องศา

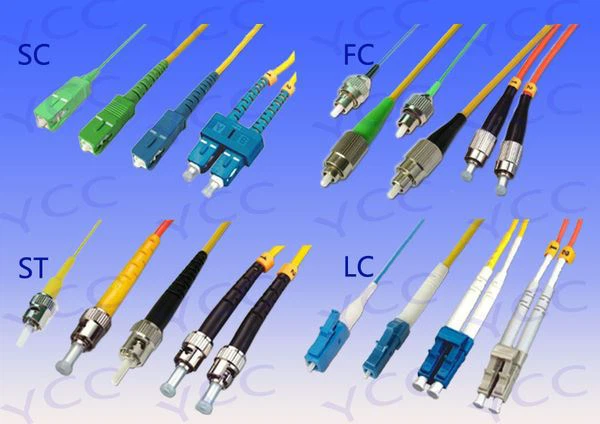

ตัวเชื่อมต่อไฟเบอร์ออปติกทั่วไปหลายชนิด (ST, SC, LC, FC) และความแตกต่างระหว่างพีซี APC และ UPC:
1.หลายเชื่อมต่อเส้นใยที่พบบ่อย( st, sc, lc, fc)
1.fc- typeใยแก้วนําแสงเชื่อมต่อ: ภายนอกเสริมสร้างวิธีการเป็นแขนโลหะ, และวิธีการยึดเป็น turnbuckleของ โดยทั่วไปจะใช้ในด้าน ODF (ใช้มากที่สุดบนกรอบการกระจาย)
2.scประเภทเชื่อมต่อใยแก้วนําแสง: การเชื่อมต่อสําหรับการเชื่อมต่อgbicโมดูลแสงหรือสามัญใยแก้วนําแสงตัวรับส่งสัญญาณ, เปลือกของมันเป็นรูปสี่เหลี่ยมผืนผ้า, และวิธีการยึดเป็นปลั๊กอินสลักประเภทโดยไม่ต้องหมุนของ (ส่วนใหญ่ใช้กับสวิตช์เราเตอร์)
3.stประเภทใยแก้วนําแสงเชื่อมต่อ: ที่ใช้กันทั่วไปในกรอบการกระจายใยแก้วนําแสง, เปลือกเป็นรอบ, และวิธีการยึดเป็น turnbuckleของ (สําหรับการเชื่อมต่อ 10Base-F ตัวเชื่อมต่อมักจะเป็นชนิด ST มักใช้ในเฟรมการกระจายไฟเบอร์ออปติก)
4.lc- typeเชื่อมต่อใยแก้วนําแสง: การเชื่อมต่อสําหรับการเชื่อมต่อโมดูลsfp, ซึ่งทําจากที่สะดวกแจ็คโมดูลาร์( rj) (โดยทั่วไปมักใช้เราเตอร์)
2.ความแตกต่างระหว่างอะแดปเตอร์ใยแก้วนําแสงคอมพิวเตอร์, apcและอัพ
ตัวเชื่อมต่อไฟเบอร์ออปติกทั่วไปในห้องปฏิบัติการส่วนใหญ่รวมถึง FC / PC และ FC / APC FC ที่นี่หมายถึงคอนแทคเฟอร์รูลซึ่งเป็นปลอกโลหะที่ทําจากเหล็ก (ความแตกต่างระหว่างขั้วต่อไฟเบอร์ออปติกและขั้วต่อสายเคเบิลคือพื้นผิวโลหะและขั้วต่อสายเคเบิลส่วนใหญ่ทําจากทองแดงเพื่อการนําไฟฟ้าที่ดีและตัวเชื่อมต่อใยแก้วนําแสงไม่มีการนําไฟฟ้าและทองแดงนุ่มราคาแพงและสนิม)
สําหรับตัวเชื่อมต่อที่เป็นโลหะทั้งหมดตัวย่อทั้งสองนี้มักถูกเพิกเฉย ตัวอย่างเช่น FC/PC สามารถเรียกได้ทั่วไปว่าพีซี ในขณะที่ APC หมายถึง FC/APC
พีซีหมายถึงการสัมผัสทางกายภาพซึ่งเป็นการสัมผัสใกล้ชิด ตามความแตกต่างในการสูญเสียผลตอบแทนตัวเชื่อมต่อแบ่งออกเป็นพีซี SPC, UPC และ APC SPC หมายถึงการสัมผัสทางกายภาพขั้นสูงและ UPC หมายถึงการติดต่อทางฟิสิกส์พิเศษ
มาตรฐานอุตสาหกรรม PC, SPC และ UPC กําหนดการสูญเสียผลตอบแทน -35dB, -40dB และ -50dB ตามลําดับ (การสูญเสียผลตอบแทนหมายถึงจํานวนแสงที่สะท้อนจากปลายหน้าของตัวเชื่อมต่อ ยิ่งสูญเสียผลตอบแทนน้อยยิ่งดี แน่นอนคุณยังสามารถพูดได้ว่ายิ่งสูญเสียผลตอบแทนมากยิ่งดีโดยไม่คํานึงถึงเครื่องหมายลบด้านหน้า) โดยหลักการแล้วตัวเชื่อมต่อที่แตกต่างกันไม่สามารถผสมได้ แต่หน้าท้ายของเส้นใยของพีซี SPC และ UPC นั้นแบนและความแตกต่างอยู่ที่คุณภาพของการบด ดังนั้นการเชื่อมต่อที่หลากหลายของพีซี SPC และ UPC จะไม่สร้างการเชื่อมต่อถาวรกับตัวเชื่อมต่อ ความเสียหายทางกายภาพ
APC แตกต่างอย่างสิ้นเชิง ใบหน้าส่วนปลายของมันเป็นพื้นดินถึงมุม 8 องศาเพื่อลดการสะท้อน การสูญเสียผลตอบแทนมาตรฐานอุตสาหกรรมคือ -60dB ตัวเชื่อมต่อ APC สามารถเชื่อมต่อกับ APC เท่านั้น เนื่องจากโครงสร้างของ APC นั้นแตกต่างจากพีซีอย่างสิ้นเชิงหากใช้หน้าแปลนเพื่อเชื่อมต่อตัวเชื่อมต่อทั้งสองนี้หน้าท้ายของตัวเชื่อมต่อจะได้รับความเสียหาย วิธีการเชื่อมต่อ APC กับพีซี: ตระหนักถึงผ่านจัมเปอร์ไฟเบอร์ของการแปลง PC เป็น APC อีกสิ่งที่ควรทราบคือตัวเชื่อมต่อ APC มักจะเป็นสีเขียว (และเส้นใยสีเหลืองเป็นเพียงเส้นใยโหมดเดียว) และดวงตาของมนุษย์สามารถมองเห็นการเอียงของใบหน้าปลายเส้นใย ตัวเชื่อมต่อพีซีมักจะเป็นสีน้ําเงิน
ดังนั้นเพื่อหลีกเลี่ยงความสับสนในการใช้ตัวเชื่อมต่อในระหว่างการทดลอง (เพื่อหลีกเลี่ยงการทําลายพอร์ตอินพุตของสเปกโตรมิเตอร์) ในอนาคตเมื่อเราซื้อเลเซอร์จัมเปอร์ ฯลฯ เราควรกําหนดให้ผู้ผลิตมีตัวเชื่อมต่อ APC อย่างสม่ําเสมอ
FC / PC FC / UPC FC / APC สามารถผสมการลดทอนสัญญาณจะไม่มีขนาดใหญ่มากตามการสูญเสียการแทรกมาตรฐานแห่งชาติควรน้อยกว่า 0.5dB แอปพลิเคชันส่วนใหญ่ขึ้นอยู่กับชนิดของอะแดปเตอร์ โดยทั่วไป FC ใช้สําหรับเฟรม ODF SC ใช้สําหรับพอร์ตออปติคัลของอุปกรณ์และ ST ใช้สําหรับ LAN และวิทยุและโทรทัศน์
