สายเคเบิลก่อน-สาขาคืออะไร

มันคือการทำ-แตกแขนงบนสายเคเบิลรุ่นที่ใช้กันทั่วไป เช่น VV, YJV cross-สายเคเบิลเชื่อมโยง, สายเคเบิลทนไฟ, ความหนาแน่นของอากาศ, กันฝุ่นและกันน้ำของข้อต่อกิ่ง ฯลฯ เพื่อหลีกเลี่ยง ความล้มเหลวของสายเคเบิลที่เกิดจากข้อต่อสายเคเบิล

คุณสมบัติหลักของสายเคเบิลสาขาสำเร็จรูป:

1. Insulation resistance Greater than or equal to 200MΩ;

2. ฉนวนทนต่อแรงดันไฟฟ้า มากกว่าหรือเท่ากับ 3.5kV/5 นาที;

3. ความหนาแน่นของอากาศที่ดีและกันน้ำได้ กล่าวคือ เมื่อข้อต่อของกิ่งแช่อยู่ในน้ำ ความต้านทานของฉนวนและความถี่ไฟฟ้าจะทนต่อแรงดันไฟฟ้าระหว่างน้ำและแกนสายเคเบิลควรเป็นไปตามข้อกำหนด 1 และ 2

4. ความต้านทานการสัมผัสของข้อต่อกิ่งมีขนาดเล็ก และอัตราส่วนของความต้านทานการสัมผัสต่อความต้านทานอ้างอิงของเส้นสาขาที่มีความยาวเท่ากันนั้นน้อยกว่าหรือเท่ากับ 1.2

5. ความแรงของวงจร-สั้นของข้อต่อมีขนาดใหญ่ และอัตราการเปลี่ยนแปลงของอัตราส่วนความต้านทานการสัมผัสหลังจากไฟฟ้าลัดวงจร-วงจรมีค่าน้อยกว่าหรือเท่ากับ 0.2;

6. สำหรับสายเคเบิลย่อยสำเร็จรูปชนิดทนไฟ ZR-YJV นั้นเอง-เวลาดับไฟของปลอกหุ้มจะน้อยกว่าหรือเท่ากับ 12 วินาที ซึ่งตรงตามข้อกำหนด GB12666.5

7. นอกเหนือจากการจ่ายพลังงานภายใต้สภาวะการทำงานปกติ สายไฟทนไฟ NH ยังสามารถรักษาการทำงานปกติเป็นเวลา 90 นาทีภายใต้สภาวะการเผาไหม้ ซึ่งตรงตามข้อกำหนดของ GB12666.6

8. อุณหภูมิการทำงานสูงสุดของแกนทองแดงของสายเคเบิลชนิด VV คือ 70 องศา และอุณหภูมิการทำงานสูงสุดของแกนทองแดงของสายเคเบิลชนิด YJV คือ 90 องศา

9. มีความต้านทานการกัดกร่อนที่ดีเยี่ยม และสามารถต้านทานการกัดกร่อนของเกลืออนินทรีย์ น้ำมัน ด่าง กรด และสารอินทรีย์ลึก

10. สายเคเบิลสาขาสำเร็จรูปชนิด YJV มีเสถียรภาพทางความร้อนที่ดีเยี่ยมและมีคุณสมบัติป้องกัน-การเสื่อมสภาพ

11. GWDZ, WDZA, WDNA, WDZAN-สายเคเบิลสาขาสำเร็จรูปที่สะอาดมีประสิทธิภาพที่ดีเยี่ยม เช่น ควันต่ำ ความเป็นพิษต่ำ ปราศจากฮาโลเจน-และทนไฟ

12. GZR-สายเคเบิลสาขาชุดกั้นคลอรีน YJV มีสารหน่วงการติดไฟสูงและทนไฟ และประสิทธิภาพการหน่วงการติดไฟนั้นเกินมาตรฐานสารหน่วงไฟ Class A

โครงสร้างสายเคเบิลก่อน-สาขา:

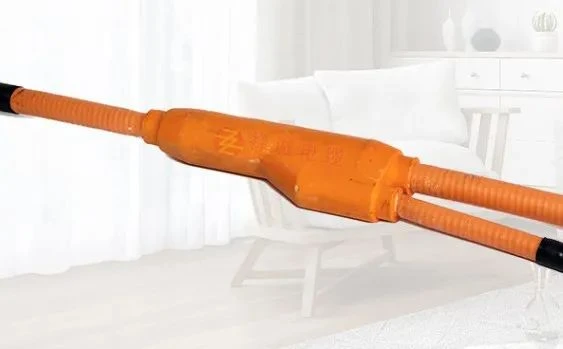

ตัวนำสายเคเบิลหลัก ชั้นฉนวน ชั้นป้องกัน ชั้นป้องกัน และขั้วต่อสายแยกย่อย-ส่วนใหญ่จะใช้สำหรับการส่งกำลัง เนื่องจากได้รับการประมวลผลโดยตรงในโรงงานเคเบิล จึงไม่จำเป็นต้องดึงสายเคเบิลเพื่อแยกสาขา และรักษาความสมบูรณ์ทางไฟฟ้าของสายเคเบิลไว้อย่างสมบูรณ์ ผลงาน. ต่อไปนี้เป็นแผนภาพโครงสร้างของขั้วต่อสายไฟ:

ข้อต่อของกิ่งมีสามประเภท: ประเภท U-, ประเภท C- และประเภท O- คุณภาพเกินมาตรฐานระดับประเทศและถึงระดับสากล การเปิดสาขาของสายเคเบิลก่อน-ถูกปรับแต่งตามความต้องการของไซต์และสามารถขึ้นหรือลงได้
