ก. ส่วนประกอบหลักทั้งสี่ของสายเคเบิล
1. แกนลวดนำไฟฟ้า
ทำจากวัสดุที่มีค่าการนำไฟฟ้าสูง (ทองแดงหรืออลูมิเนียม) ตามความต้องการของความนุ่มนวลของสายเคเบิลภายใต้เงื่อนไขของการวางและการใช้งาน แต่ละคอร์อาจเกิดขึ้นจากการบิดลวดเส้นเดียวหรือหลายเส้น
2. ชั้นฉนวน
วัสดุฉนวนที่ใช้สำหรับสายเคเบิลควรมีความต้านทานฉนวนสูง วัสดุฉนวนที่ใช้กันทั่วไปในสายเคเบิล ได้แก่ กระดาษชุบน้ำมัน โพลีไวนิลคลอไรด์ โพลีเอทิลีน โพลีเอทิลีนแบบครอสลิงค์ ยาง ฯลฯ
3. ปลอกปิดผนึก
ปกป้องแกนลวดฉนวนจากความเสียหายเชิงกล ความชื้น ความชื้น สารเคมี แสง ฯลฯ สำหรับฉนวนที่ทนต่อความชื้น โดยทั่วไปจะใช้ซีลปิดผนึกแบบอัดด้วยตะกั่วหรืออลูมิเนียม
4. ฝาครอบป้องกัน
เพื่อป้องกันปลอกซีลจากความเสียหายทางกล โดยทั่วไปจะใช้แถบเหล็กอาบสังกะสี ลวดเหล็กหรือแถบทองแดง ลวดทองแดง ฯลฯ เป็นเกราะหุ้มรอบฝัก (เรียกว่า เคเบิลหุ้มเกราะ) ชั้นเกราะสามารถทำหน้าที่ป้องกันสนามไฟฟ้าและป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้าจากภายนอกได้ในเวลาเดียวกัน เพื่อป้องกันไม่ให้สายพานเหล็กและลวดเหล็กสึกกร่อนโดยตัวกลางโดยรอบ โดยทั่วไปจะมีการเคลือบด้วยแอสฟัลต์หรือห่อด้วยชั้นปอกระเจาชุบหรือปลอกโพลีเอทิลีนหรือโพลีไวนิลคลอไรด์อัดขึ้นรูป
ข. โครงสร้างภายในของสายเคเบิล

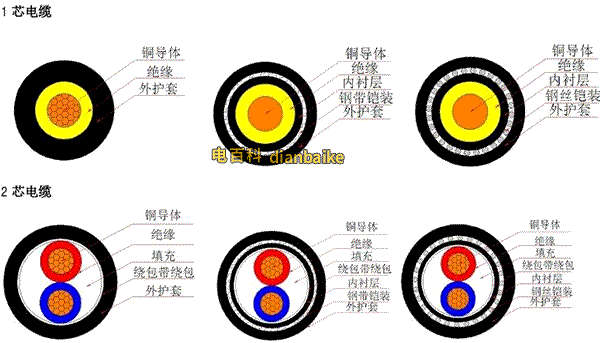

1. แผนภาพโครงสร้างของสายเคเบิลหนึ่งคอร์และสองคอร์พร้อมตัวนำทองแดง
