ปัญหาทั่วไปของการประกบฟิวชั่นใยแก้วนำแสง

ปัญหาทั่วไปของการประกบฟิวชั่นใยแก้วนำแสง

1. มีฟองหรือรอยร้าวที่หน้าสัมผัสระหว่างการเชื่อม

สถานการณ์นี้อาจเกิดจากการตัดไฟเบอร์ที่ไม่ดี เช่น หน้าตัดเอียง ครีบ หรือหน้าปลายไม่สะอาด คุณต้องทำความสะอาดไฟเบอร์ก่อนดำเนินการประกบ อีกสถานการณ์หนึ่งคืออิเล็กโทรดการคายประจุเสื่อมสภาพและจำเป็นต้องเปลี่ยนก้านอิเล็กโทรด

2. การเชื่อมหนาเกินไปหรือจุดสัมผัสบางลง

รอยต่อที่หนาและหน้าสัมผัสที่หนาขึ้นมักเกิดจากการป้อนไฟเบอร์มากเกินไปและการกดเร็วเกินไป การหดตัวของรอยต่อและหน้าสัมผัสทินเนอร์มักเกิดจากการป้อนไม่เพียงพอและส่วนโค้งที่คายประจุมากเกินไป ปัญหาประเภทนี้ทั้งหมดจำเป็นต้องปรับพารามิเตอร์การปลดปล่อยอาร์คและพารามิเตอร์การป้อนไฟเบอร์

3. การสูญเสียหลังจากการหดตัวด้วยความร้อนมากกว่าก่อนการหดตัวด้วยความร้อน

เนื่องจากเส้นใยมีการปนเปื้อนหลังจากถอดปลอกป้องกันออกแล้ว เมื่อท่อหดด้วยความร้อนหดตัวหลังจากการประกบฟิวชั่น สารปนเปื้อนที่ตกค้าง (เช่น อนุภาคทรายเล็กๆ) จะบีบอัดเส้นใยและทำให้เส้นใยเสียรูป ดังนั้นการสูญเสียการประกบจะเพิ่มขึ้น ในเวลานี้ ใยแก้วนำแสงจะต้องได้รับการทำความสะอาดและประกบกันอีกครั้ง

4. เส้นใยขดทำให้เกิดเส้นใยสั้นหรือสูญเสียเพิ่มขึ้น

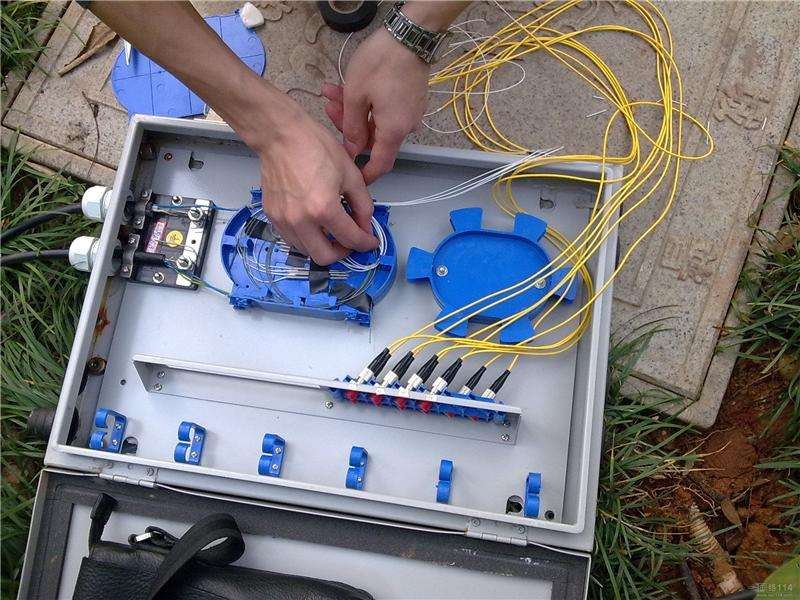

หลังจากที่ต่อไฟเบอร์ออปติกแล้ว เมื่อทำการซ่อมในกล่องต่อประกบ ให้จับเบา ๆ เพื่อให้แน่ใจว่าไฟเบอร์ออปติกอยู่เหนือรัศมีการดัดงอขั้นต่ำ ควรวางกล่องข้อต่ออย่างระมัดระวังเพื่อหลีกเลี่ยงการถูกบีบและกระแทก

5. ความแข็งแรงทางกลของรอยเชื่อมไม่ดีและแตกหักง่าย

มีเหตุผลหลายประการสำหรับสถานการณ์นี้:

① คุณภาพของเส้นใยเองไม่ดี

②พื้นผิวที่ตัดของใยแก้วนำแสงไม่เรียบส่งผลให้มีรอยต่อที่ไม่ดี

③ใช้แรงที่ไม่เหมาะสมกับพาเลทของฝ่ายร่วมหดตัว

6. การสูญเสียเชิงลบเกิดขึ้นระหว่างการเชื่อมต่อ

การสูญเสียเชิงลบระหว่างการเชื่อมต่อเป็นแนวโน้มขาขึ้นบนเส้นทดสอบ มักเกิดขึ้นเมื่อเส้นใยที่มีเส้นผ่านศูนย์กลางสนามโหมดใหญ่เชื่อมต่อกับเส้นผ่านศูนย์กลางสนามโหมดเล็ก เนื่องจากความสามารถของไฟเบอร์ที่มีเส้นผ่านศูนย์กลางสนามโหมดขนาดเล็กในการนำแสงที่กระเจิงกลับคืนมาจะแข็งแกร่งกว่าเส้นใยที่มีเส้นผ่านศูนย์กลางสนามโหมดขนาดใหญ่ .

ในกรณีนี้ ควรใช้วิธีเฉลี่ยการทดสอบแบบสองทางเพื่อคำนวณการสูญเสียที่แท้จริงของรอยต่อ
